سیم بکسل تاورکرین | مشخصات فنی، استاندارد و نکات خرید

وقتی از کنار یک پروژه بزرگ ساختمانی رد می‌شوید و آن سازه بلند و چرخنده را می‌بینید که در ارتفاع چند ده متری بار جابه‌جا می‌کند، احتمالاً به این فکر نمی‌کنید که همه آن قدرت، در نهایت روی یک سیم متکی است.

سیم بکسل تاورکرین، یکی از حساس‌ترین و تخصصی‌ترین انواع سیم بکسل در صنعت است. اگر اشتباه انتخاب شود، نه فقط هزینه دارد — می‌تواند فاجعه‌آفرین باشد.

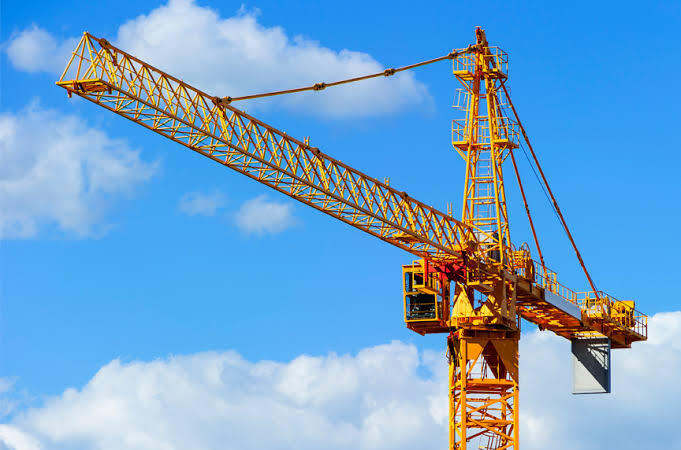

تاورکرین یا جرثقیل برجی چیست؟

تاورکرین یا جرثقیل برجی یکی از دستاوردهای مهم بشری است که در زمینه‌های برج‌سازی، سدسازی، سیلوسازی، پل‌سازی و بسیاری از صنایع دیگر به کار گرفته می‌شود. این دستگاه می‌تواند در ارتفاع‌های متفاوت، با ظرفیت‌های مختلف و در شعاع‌های گوناگون خدمت‌دهی کند.

تاورکرین به دلیل قدرت مانور بسیار بالا در زمینه باربرداری، مورد توجه قشر عظیمی از صنعتگران در زمینه برج‌سازی و دیگر صنایع است.

تاورکرین اجسام سنگین را تا ارتفاع معینی بالا می‌برد و سپس آن‌ها را در شعاع‌های گوناگون جابه‌جا می‌کند. این دستگاه معمولاً از طریق دال بتنی به زمین ثابت می‌شود و گاهی به خود سازه متصل می‌شود.

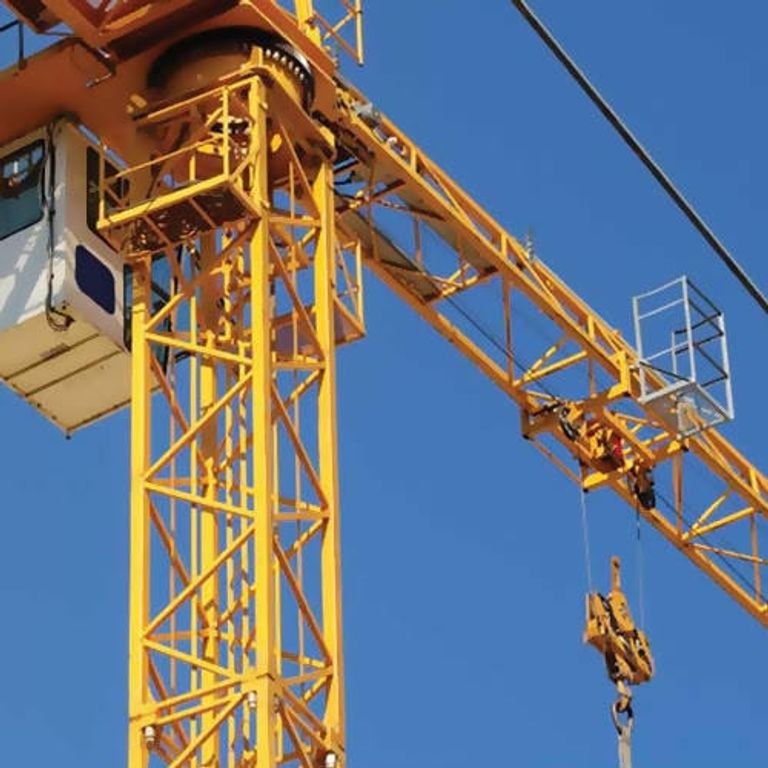

قطعات اصلی تاورکرین:

•  دکل (Mast): ستون اصلی که به زمین لنگر می‌اندازد
•  واحد گردان: دنده و موتوری که اجازه چرخش ۳۶۰ درجه را می‌دهد
•  بازوی فلش (Jib): بازوی افقی بلند که بار را حمل می‌کند
•  بازوی کنفلش (Counter Jib): بازوی افقی کوتاه که وزنه تعادل (معمولاً بلوک بتنی) را نگه می‌دارد

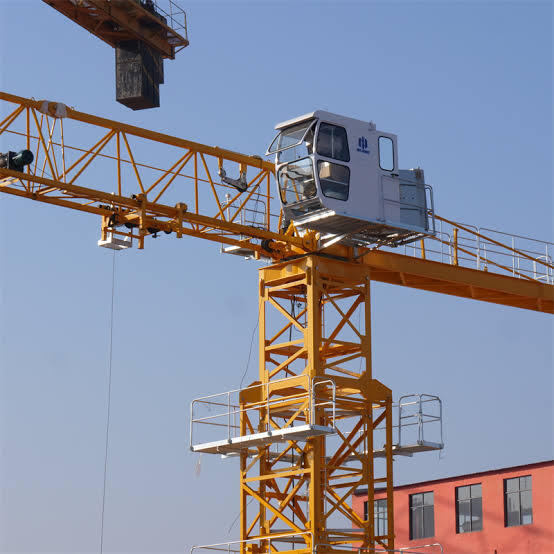

•  کابین اپراتور: اپراتور از اینجا — یا از طریق کنترل از راه دور — همه چیز را هدایت می‌کند

اپراتور تاورکرین با استفاده از موتورهای الکتریکی، سیم بکسل، قرقره‌ها و قلاب، بار را کنترل می‌کند. قلاب بر روی گهواره متحرک فلش قرار دارد و با پیچیدن سیم بکسل روی درام (وینچ)، بالا و پایین می‌رود.

چرا سیم بکسل تاورکرین باید «نتاب» باشد؟

مشکل اصلی اینجاست: وقتی بار از قلاب آویزان است، تمایل دارد بچرخد.**

سیم بکسل‌های معمولی ساختار پیچشی دارند و زیر بار، این پیچش آزاد می‌شود و باعث چرخش بار می‌شود. چرخش بار در ارتفاع، هم خطرناک است و هم عمر سیم را به‌شدت کاهش می‌دهد.

راه‌حل: سیم بکسل نتاب (Rotation Resistant Wire Rope)

سیم بکسل نتاب طبقه‌بندی مخصوصی از طناب‌های فولادی است که به دلیل نوع طراحی، هنگامی که زیر بار هستند در برابر چرخش یا پیچش مقاومت نشان می‌دهند. مقاومت در برابر چرخش زیر بار، مهم‌ترین ویژگی متمایزکننده این سیم‌ها است.

در ساختار چند لایه، هر لایه از استرند در جهت مخالف لایه دیگر پیچیده شده است. این طراحی هوشمندانه باعث می‌شود نیروی پیچشی هر لایه، نیروی لایه مقابل را خنثی کند و چرخش سیم به حداقل برسد.

دو ساختار رایج در ایران: 19x7 و 35x7

در بازار ایران، دو ساختار اصلی برای سیم بکسل تاورکرین استفاده می‌شود. شناخت تفاوت این دو، برای انتخاب درست ضروری است.

سیم بکسل 19x7

این سیم از ۱۹ استرند تشکیل شده که هر استرند دارای ۷ تار است. ساختار آن دو لایه است:

• یک لایه داخلی + یک لایه خارجی که در جهت مخالف پیچیده شده‌اند
• انعطاف‌پذیری خوب و مقاومت قابل قبول در برابر چرخش
• مناسب برای تاورکرین‌های با ظرفیت متوسط

کاربرد: تاورکرین‌های ساختمانی معمول، پروژه‌های برج‌سازی میان‌مدت

سیم بکسل 35x7

این سیم از ۳۵ استرند تشکیل شده که هر استرند دارای ۷ تار است. ساختار آن سه لایه است:

• سه لایه استرند، هر کدام در جهت مخالف لایه قبلی
• مقاومت بسیار بالاتر در برابر چرخش نسبت به 19x7
• درصد بار گسیختگی بیشتر

هرچقدر تعداد لایه‌ها بیشتر باشد، مقاومت سیم بکسل در برابر چرخش بار بیشتر می‌شود و ظرفیت تحمل بار نیز افزایش می‌یابد.

کاربرد: تاورکرین‌های سنگین، پروژه‌های سدسازی، ارتفاع‌های بالا، باربرداری سنگین

مقایسه مستقیم

نکته مهم: محدودیت قرقره در سیم بکسل چند لایه

در طناب‌های نتاب چند لایه، نقاط تماس بین استرندها بیشترین تنش را دارند. حرکت استرندها نسبت به یکدیگر در این نقاط باعث از بین رفتن سریع اجزاء داخلی طناب می‌شود.

به همین دلیل:

• اگر قطر قرقره پایین باشد، باید از بارهای سنگین اجتناب شود
• فاکتور طراحی کمتر از ۵ توصیه نمی‌شود
• استفاده از سیم بکسل نتاب محدودیت‌هایی دارد که در ساختارهای دیگر مطرح نیست

استانداردهای معتبر

چه زمانی باید سیم بکسل تاورکرین را تعویض کنید؟

فرسودگی سیم بکسل اغلب از داخل شروع می‌شود و از بیرون دیده نمی‌شود.

•  شکستگی تارها: بیش از ۴ تار شکسته در طول ۸ برابر قطر سیم → تعویض فوری
•  کاهش قطر: بیش از ۶٪ کاهش نسبت به قطر اسمی → تعویض فوری
•  پیچش یا موج: نشانه خرابی ساختار داخلی است
•  زنگ‌زدگی سطحی: با روغن‌کاری قابل کنترل، اما زنگ عمیق نشانه خطر جدی است
•  تماس با حرارت بالا: سیمی که با بخش‌های داغ دستگاه تماس داشته باشد باید بررسی شود

قبل از سفارش، این اطلاعات را آماده کنید

جمع‌بندی

سیم بکسل تاورکرین یک قطعه تخصصی است که باید در برابر چرخش، سایش و خستگی مقاومت کند. در ایران دو ساختار 19x7 و 35x7 رایج هستند؛ انتخاب بین آن‌ها بستگی به ظرفیت دستگاه، قطر قرقره و شرایط کاری دارد.

اگر مطمئن نیستید کدام ساختار برای تاورکرین شما مناسب است، با پارسیان تجارت مشورت کنید. ما اینجاییم تا انتخاب درست را برایتان ساده کنیم.
